170 : travaux de printemps

Au dernier épisode, j'en était resté à la peinture du pont, le pot de peinture étant ouvert ,je ne me suis pas arrêté là et j'ai continué sur l'arbre de transmission...

j'ai gagné un peu de hauteur avec mes rampes, c'est plus facile pour accéder au dessous..

petite vue en passant sur le système de répartition du freinage en fonction de la charge..qui va lui aussi être rafraichi dans un futur proche..

c'est tout de suite plus propre...

et tant qu'on y est...

je clos ce chapitre peinture  pour réaliser une chose qui me trotte dans la tête depuis un moment,la réalisation d'un couvre benne (tonneau cover) un peu dans le style ci dessous..

je trouve le Pick up plus esthétique ainsi d'autant plus que ça une certaine incidence sur la consomation ,le vent ayant moins de prise dans la benne..il existe bien sur des produits manufacturés dans le commerce  comme ceux ci..

mais les prix sont prohibitifs ,je vais donc en fabriquer un en ossature bois avec ce que j'ai sous la main..

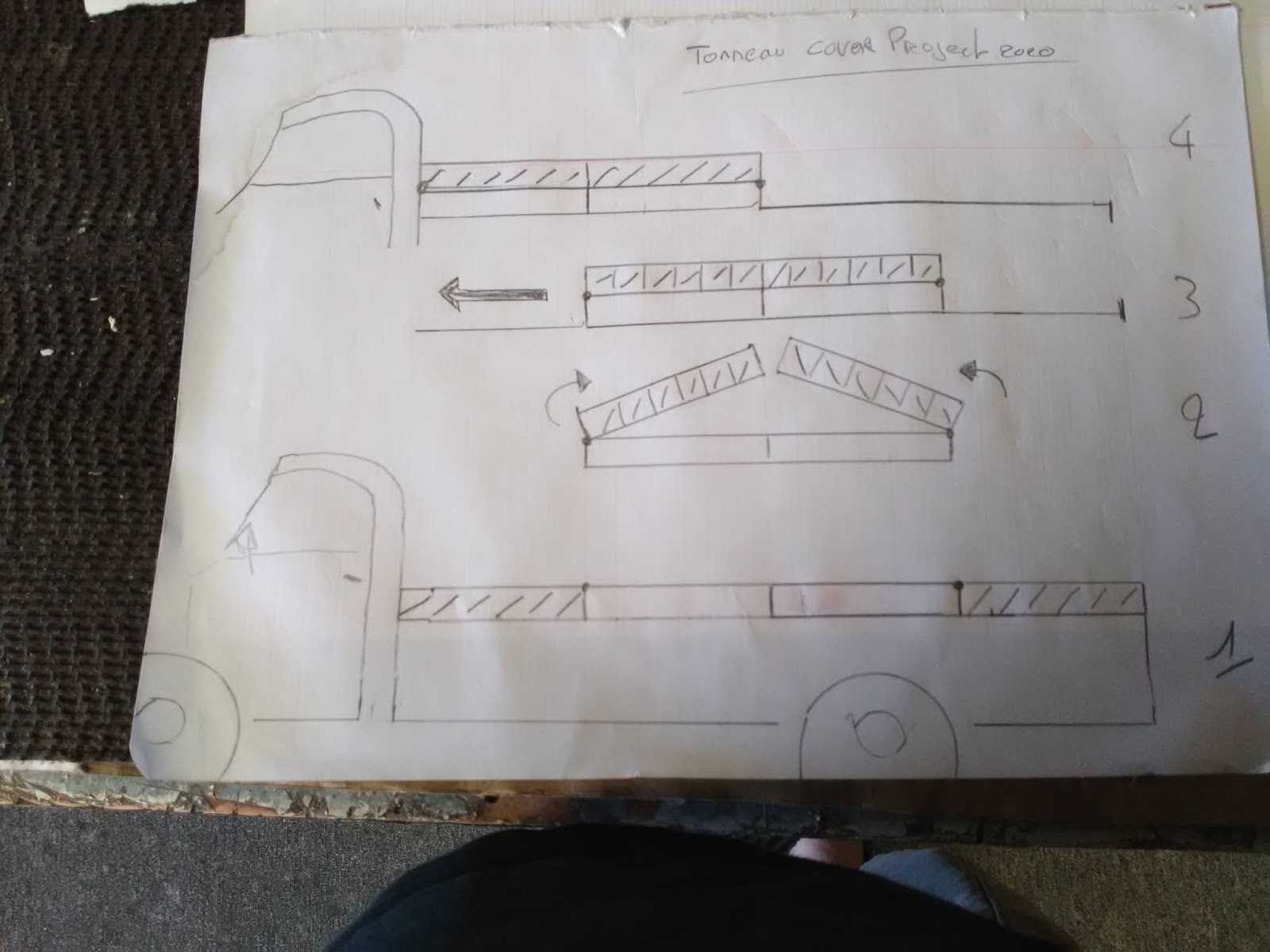

voilà globalement l'idée .. réaliser 3 panneaux

un grand panneau central sur lequel viendraient se replier les 2 panneaux extérieurs et une fois replié,le tout pourrait se glisser ver l'avant en cas de besoin partiel de la benne,et se démonter totalement et facilement si besoin de la benne entière...

quelques tasseaux que j'ai en stock et c'est parti..

je commence par le panneau central….

les coins sont vissés, collés et renforcés avec des équerres métalliques..

les renforts centraux sont taillés pour créer un guide le long de la benne..

fabrication des demi panneaux…



un charnière piano fera le lien entre les panneaux..

pose à blanc du panneau avant et sa charnière..

idem ,à l'arrière...

ça fonctionne ...

le panneau replié...

le système est validé...

pose des renforts..

l'ensemble de la structure...

toujours dans un soucis d'économie ,je vais couvrir ce châssis avec du contreplaqué que j'ai sous la main et qu'il faudra adapter ..

clouage du contreplaqué..

pose  pour essai ..pas mal..

les demi panneaux sont recouvert avec des fonds d'armoires qui trainaient au grenier.. coût : 0€

ponçage des arrêtes..

voilà  tout est couvert…

et posé sur la benne pour avoir une vision d'ensemble...

une fois les panneaux repliés et glissés vers l'avant

ça mérite bien une petite pause tout ça....

on continue par  la pose de loquets de verrouillage...

avec la deuxième partie des loquets et un tendeur cassé...

je réalise le système de maintien du panneau arrière facilement libérable..

Quand j'ai désossé la vieille caravane pour la construction de la tear drop, j'ai récupéré les baguettes  en aluminium  profilées de la caisse...

voilà de quoi faire la finition a l'arrière

réouverture du chantier peinture….

en attendant de sélectionner la toile qui sera collée sur le dessus ,j'ai choisi de le peindre en noir..

après deux couches, voilà le résultat ..

c'est pas du made in china mais ça peut faire illusion...

la touche finale avec la baguette alu ...

et le jonc cache vis que j'avais aussi conservé...

et  pour finir cet épisode ,quelques photos de la bête dans la nature...

et la petite vidéo bonus...
